仕様/動画

ジェントルメン 寸法

動画

型番

本体

図 型番
Model. No
刃数 最大切刃長 寸法 Dimensions (mm) α°
φD φDs φd φdn L ℓs ℓn S 刃長 X 刃長 Z

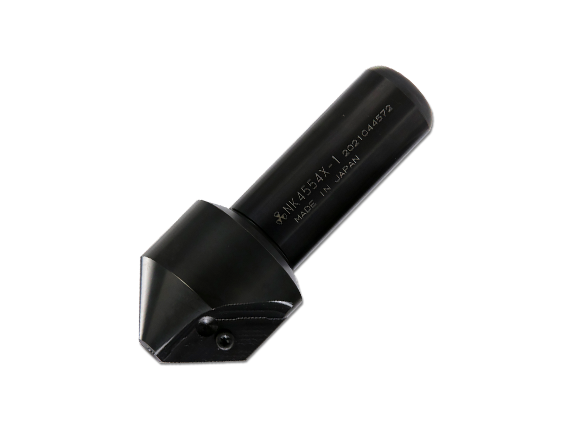

NK4554X-1 NK4554X-1 1 約30㎜ 54.9 12.0 32 – 135 80 55 21.4 21.1 21.1 45°
NK0574X NK0574X 3 約30㎜ 75.1 15.0 32 103.1 135 80 55 2.6 29.7 2.6 5°
NK1074X NK1074X 3 約30㎜ 74.5 15.0 32 99.5 135 80 55 5.2 28.9 5.1 10°
NK1571X NK1571X 3 約30㎜ 73.3 15.0 32 95.2 135 80 55 7.8 28.7 7.7 15°
NK2070X NK2070X 3 約30㎜ 71.8 15.0 32 90.3 135 80 55 10.3 28.1 10.2 20°
NK2568X NK2568X 3 約30㎜ 69.8 15.0 32 84.9 135 80 55 12.8 27.0 12.6 25°
NK3080X NK3080X 3 約30㎜ 67.4 15.0 32 79.0 135 80 55 15.1 25.8 14.9 30°
NK3563X NK3563X 3 約30㎜ 64.6 15.0 32 72.8 135 80 55 17.4 24.4 17.1 35°
NK4060X NK4060X 3 約30㎜ 61.4 15.0 32 66.3 135 80 55 19.5 22.9 19.2 40°
NK4557X NK4557X 3 約30㎜ 57.9 15.0 32 – 135 80 55 21.4 21.1 21.1 45°
NK5056X NK5056X 3 約30㎜ 57.0 18.0 32 – 135 80 55 23.2 19.2 22.9 50°
NK5556X NK5556X 3 約30㎜ 56.8 22.0 32 – 135 80 55 24.8 17.1 24.4 55°
NK6054X NK6054X 3 約30㎜ 54.3 24.0 32 – 135 80 55 26.3 14.9 25.8 60°
NK6553X NK6553X 3 約30㎜ 53.6 28.0 32 – 145 80 65 27.5 12.6 27.0 65°
NK7052X NK7052X 3 約30㎜ 52.8 32.0 32 – 145 80 65 28.5 10.2 28.1 70°
NK7550X NK7550X 3 約30㎜ 50.7 35.0 32 – 145 80 65 29.3 7.7 28.7 75°
NK8048X NK8048X 3 約30㎜ 48.5 38.0 32 – 145 80 65 29.9 5.1 28.9 80°
NK8547X NK8547X 3 約30㎜ 47.3 42.0 32 – 145 80 65 30.3 2.6 29.7 85°

※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・レンチは標準装備しております。

切削条件/推奨チップ

切削条件

面取り加工
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.05〜0.15 0.05〜0.15 0.05〜0.15 − 0.05〜0.15 0.05〜0.15 0.08〜0.12 0.08〜0.12 −
切削速度(m/min) 150〜300 150〜300 150〜300 − 100〜200 150〜300 700〜800 700〜800 −
目安回転数(r.p.m.) 1,200 1,200 1,200 − 800 1,200 4,000 4,000 −
クーラント なし なし あり − あり なし あり あり −
第一推奨チップ X63GUR AC15N X63GUR AC15N X63GUR AC15N − X63GUR AC15N X63GUR AC15N X63GUR NK1010 X63GUR NK1010 −

※ワーク形状、クランプ状態、面取り量の大小、切刃位置により条件を調節して下さい。
面取り量が大きい時はなるべく条件を下げて加工して下さい。

加工実例

ジェントルメン 面取り加工

チップ詳細

図 型番 材質型番 使用コーナー数 1ケース入数
X63GUR NK1010 X63GUR NK1010 2 3個
X63GUR NK2020 X63GUR NK2020 2 3個
X63GUR AC15N X63GUR AC15N 2 3個
