面取りカッターモジュラータイプ 寸法

型番/価格

本体

型番
Model. No
刃数 最大切刃長 能力
皿面取り加工
寸法 Dimensions (mm) α° 価格(円)
φD φDs φdn1 φdn2 φdi M L ℓn1 ℓn2 ℓm ℓi S C E 刃長 X 刃長 Z
NK1536T-MD NK1536T-MD 2 約15.1㎜ φ8.1〜37.3㎜ 37.9 8 37.8 23 12.5 M12 63 24 41 22 5.5 4.0 10 17 14.5 3.9 15° オープン
NK2035T-MD NK2035T-MD 2 約15.1㎜ φ8.2〜36.5㎜ 37.1 8 36.8 23 12.5 M12 63 24 41 22 5.5 5.3 10 17 14.0 5.1 20° オープン
NK2535T-MD NK2535T-MD 2 約15.1㎜ φ8.2〜35.5㎜ 36.0 8 35.6 23 12.5 M12 63 24 41 22 5.5 6.5 10 17 13.5 6.3 25° オープン
NK3030T-MD NK3030T-MD 2 約15.1㎜ φ8.2〜34.3㎜ 34.8 8 34.1 23 12.5 M12 63 24 41 22 5.5 7.7 10 17 13.0 7.5 30° オープン
NK3532T-MD NK3532T-MD 2 約15.1㎜ φ8.2〜32.9㎜ 33.3 8 32.5 23 12.5 M12 63 24 41 22 5.5 8.9 10 17 12.3 8.6 35° オープン
NK4031T-MD NK4031T-MD 2 約15.1㎜ φ8.2〜31.4㎜ 31.7 8 30.6 23 12.5 M12 63 24 41 22 5.5 9.9 10 17 11.4 9.6 40° オープン

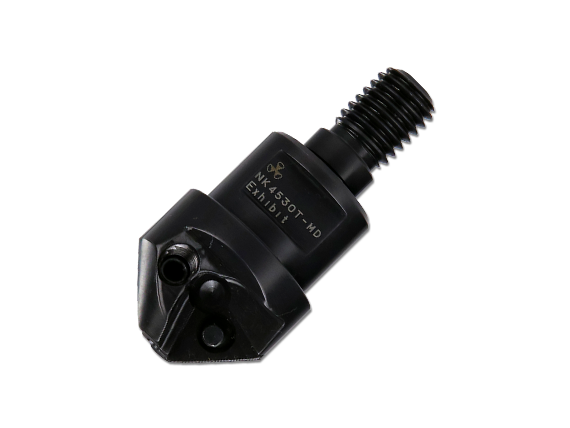

NK4530T-MD NK4530T-MD 2 約15.1㎜ φ8.3〜29.6㎜ 29.9 8 28.5 23 12.5 M12 63 24 41 22 5.5 10.9 10 17 10.6 10.6 45° オープン
NK5031T-MD NK5031T-MD 2 約15.1㎜ φ12.3〜31.6㎜ 31.9 12 30.6 23 12.5 M12 63 24 41 22 5.5 11.8 10 17 9.6 11.4 50° オープン
NK5532T-MD NK5532T-MD 2 約15.1㎜ φ15.3〜32.5㎜ 32.7 15 31.4 23 12.5 M12 63 24 41 22 5.5 12.7 10 17 8.6 12.3 55° オープン
NK6030T-MD NK6030T-MD 2 約15.1㎜ φ15.3〜30.3㎜ 30.5 15 28.9 23 12.5 M12 63 24 41 22 5.5 13.4 10 17 7.5 13.0 60° オープン
NK6533T-MD NK6533T-MD 2 約15.1㎜ φ20.2〜33㎜ 33.1 20 31.7 23 12.5 M12 63 24 41 22 5.5 14.0 10 17 6.3 13.5 65° オープン
NK7032T-MD NK7032T-MD 2 約15.1㎜ φ22.2〜32.5㎜ 32.6 22 31.2 23 12.5 M12 63 24 41 22 5.5 14.5 10 17 5.1 14.0 70° オープン
NK7533T-MD NK7533T-MD 2 約15.1㎜ φ25.2〜33㎜ 33.0 25 31.6 23 12.5 M12 63 24 41 22 5.5 15.0 10 17 3.9 14.5 75° オープン

※チップは標準装備しておりませんので別途ご用命下さい。
※ロックピン・レンチは標準装備しております。
※価格(円)= 希望小売価格(円)

切削条件/推奨チップ

切削条件

面取り加工(T32MOR)
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.08〜0.2 0.08〜0.2 0.08〜0.2 0.08〜0.2 0.08〜0.2
切削速度(m/min) 200〜250 200〜250 200〜250 100〜200 200〜250
目安回転数(r.p.m.) 3,000 3,000 3,000 2,000 2,000
クーラント なし なし あり あり なし
第一推奨チップ T32MOR
NK2001
T32MOR
NK2001
T32MOR
AC16N
T32MOR
AC16N
T32MOR
AC16N
面取り加工(TT32GUR・TT32GURF)
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.08〜0.2 0.08〜0.2 0.08〜0.2 0.08〜0.2 0.08〜0.2 0.08〜0.3 0.08〜0.3 0.08〜0.2
切削速度(m/min) 200〜250 200〜250 200〜250 100〜200 200〜250 250〜800 250〜800 150〜200
目安回転数(r.p.m.) 3,000 3,000 3,000 2,000 2,000 5,000 5,000 2,000
クーラント なし なし なし
第一推奨チップ TT32GUR
NK2001
TT32GUR
NK2001
TT32GUR
AC15N
TT32GUR
AC15N
TT32GUR
AC15N
TT32GUR
NK1010
TT32GUR
NK1010
TT32GURF
TC16N
面取り加工(TNEA160304)
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.08〜0.2
切削速度(m/min) 150〜200
目安回転数(r.p.m.) 2,000
クーラント
第一推奨チップ TNEA16304
TC16N

※ワーク形状、クランプ状態、面取り量の大小、切刃位置により条件を調節して下さい。
 面取り量が大きい時はなるべく条件を下げて加工して下さい。
※穴面取り加工時は条件を1/3程度に下げて加工して下さい。

加工実例

面取りカッターモジュラータイプ 面取り加工

チップ詳細

型番 材質型番 使用コーナー数 単価(円) 1ケース価格(円) 1ケース入数
T32MOR NK2001 T32MOR NK2001 6 880 10,560 12個
T32MOR NK1010 T32MOR NK1010 6 880 10,560 12個
T32MOR NK2020 T32MOR NK2020 6 880 10,560 12個
T32MOR NK3030 T32MOR NK3030 6 1,670 20,040 12個
T32MOR AC16N T32MOR AC16N 6 2,040 24,480 12個
TT32GUR NK2001 TT32GUR NK2001 2 1,860 22,320 12個
TT32GUR NK1010 TT32GUR NK1010 2 1,860 22,320 12個
TT32GUR NK2020 TT32GUR NK2020 2 1,860 22,320 12個
TT32GUR NK3030 TT32GUR NK3030 2 2,420 29,040 12個
TT32GUR NK5050 TT32GUR NK5050 2 2,420 29,040 12個
TT32GUR NK8080 TT32GUR NK8080 2 2,680 32,160 12個
TT32GUR AC15N TT32GUR AC15N 2 2,790 33,480 12個
TT32GUR HSS TT32GUR HSS 2 2,270 27,240 12個
TT32GUR HSS TiN TT32GUR HSS TiN 2 3,180 38,160 12個
TT32GURF TC16N TT32GURF TC16N 2 3,250 39,000 12個
TNEA160304 TC16N TNEA160304 TC16N 6 3,110 37,320 12個

※単価(円)・価格(円)=希望小売価格(円)
※T32MOR:TT32GURに比べてブレーカ溝が浅いので硬い材質・サクい材質に適しています。
※TT32GUR:チップに施されているブレーカにより2次カエリおよびビビリが生じません。
※TNEA160304:焼き入れ熱処理材を切削の際は切削抵抗が大きい為、面取り量C3までになります。

チップ取付けの際、偏心ロック方式の為、逆ジメによる精度不良、チップ破損につながる事があります。
チップ交換の際、必ず逆ジメがないか確認して下さい。
