Products 製品情報
面取りシリーズ
A-メントル A-Mentru
ボール盤用！
業界最小。
壁際や狭い箇所の面取りに最適です。
1枚刃
カタログダウンロード※現在掲載中のカタログは、2026年3月1日の価格改定前の旧価格となっております。価格のお問い合わせは、商社又は販売店様を通してお見積り下さい。
仕様／動画
AMN4508X・AMN4508XL
AMN3010X
動画
型番
本体

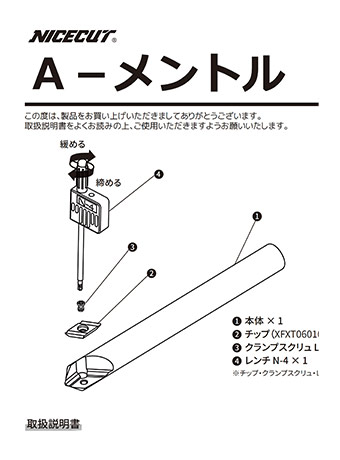

A-メントル
| 図 | 型番 Model. No |
刃数 | 寸法 Dimensions (mm) | α° | |||||
|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | 刃長 X | 刃長 Z | ||||
|
AMN4508X | 1 | 8.4 | 1.1 | 8 | 75 | 3.5 | 3.5 | 45° |
 |
AMN4508XL | 1 | 8.4 | 1.1 | 8 | 150 | 3.5 | 3.5 | 45° |
※チップはXFXT060102E AC16N/1個を標準装備しております。
※クランプスクリュ・レンチは標準装備しております。

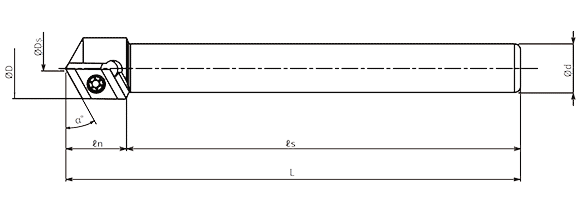

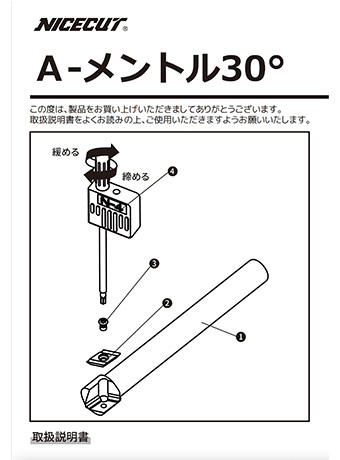

A-メントル30°
| 図 | 型番 Model. No |
刃数 | 寸法 Dimensions (mm) | α° | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | ℓn | ℓs | L | 刃長 X | 刃長 Z | ||||
|
AMN3010X | 1 | 10.1 | 1.1 | 8 | 10 | 65 | 75 | 4.4 | 2.5 | 30° |
※チップはXFXT060102E AC16N/1個を標準装備しております。
※クランプスクリュ・レンチは標準装備しております。
切削条件／推奨チップ
切削条件
皿面取り加工（A-メントル）
| 切削条件／被削材質 | 一般鋼 | 合金鋼 | 焼入れ鋼 HRC～45 |
焼入れ鋼 HRC45～65 |
ステンレス | 鋳鉄 | 樹脂 | アルミ | チタン・チタン合金 ニッケル合金 |
|---|---|---|---|---|---|---|---|---|---|
| 主軸回転数（r.p.m.） （AMN4508X） |
100〜800 | 100〜800 | − | − | 100〜800 | 100〜800 | 250〜1200 | 250〜1200 | − |
| 主軸回転数（r.p.m.） （AMN4508XL） |
300〜500 | 300〜500 | − | − | 300〜500 | 300〜500 | 250〜1200 | 250〜1200 | − |
| 第一推奨チップ | XFXT060102E AC16N |
XFXT060102E AC16N |
− | − | XFXT060102E AC16N |
XFXT060102E AC16N |
XFXT060102F ZC16N |
XFXT060102F ZC16N |
− |
皿面取り加工（A-メントル30°）
| 切削条件／被削材質 | 一般鋼 | 合金鋼 | 焼入れ鋼 HRC～45 |
焼入れ鋼 HRC45～65 |
ステンレス | 鋳鉄 | 樹脂 | アルミ | チタン・チタン合金 ニッケル合金 |
|---|---|---|---|---|---|---|---|---|---|
| 主軸回転数（r.p.m.） | 300〜500 | 300〜500 | − | − | 300〜500 | 300〜500 | 250〜1200 | 250〜1200 | − |
| 第一推奨チップ | XFXT060102E AC16N |
XFXT060102E AC16N |
− | − | XFXT060102E AC16N |
XFXT060102E AC16N |
XFXT060102F ZC16N |
XFXT060102F ZC16N |
− |
チップ詳細
| 図 | 型番 | 材質型番 | 使用コーナー数 | 1ケース入数 |
|---|---|---|---|---|
 |
XFXT060102F | ZC16N | 2 | 3個 |
 |
XFXT060102E | AC16N | 2 | 3個 |
