Mr.ジェントルメン

Mr.ジェントルメン Mr.gentlemen

角度可変！

穴面取りにも使用可能。
5°～85°までの面取り角度が自由自在。
大径タイプのマルチアングルです。

1枚刃

カタログダウンロード

仕様／動画

型番／価格

本体

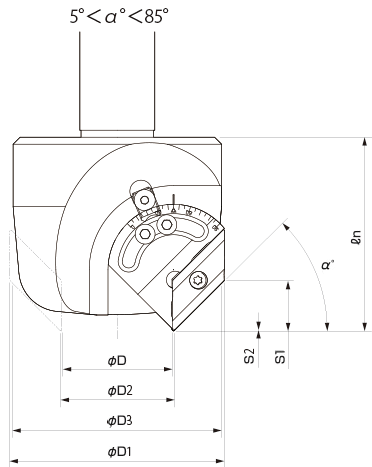

図 型番
Model. No		 刃数 最大切刃長 寸法 Dimensions (mm) 価格（円）
φD φD1 φd φdn L※1 ℓs ℓn※3 S1
MRG32-91X MRG32-91X 1 約30㎜ ※2 ※2 32 89 182.8 100 82.8 ※2 78,200

※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・低頭ネジ・クランプ駒・レンチ・ロケーターは標準装備しております。
※価格（円）＝希望小売価格（円）
※1…角度によって寸法が変動します。
※2…角度別寸法表を参照して下さい。

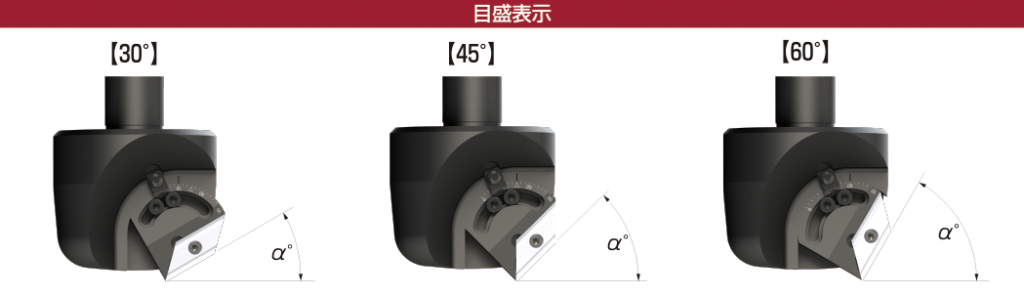

※3…目盛りを45°に設定した場合の寸法です。

切削条件／推奨チップ

  • 面取り加工

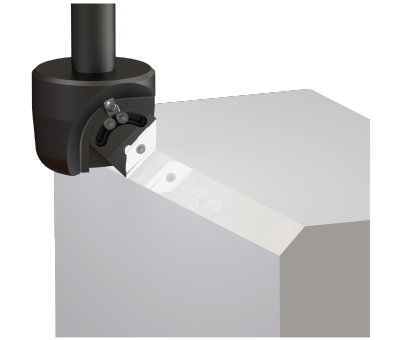

    面取り加工

切削条件

面取り加工
切削条件／被削材質 一般鋼 合金鋼 焼入れ鋼
HRC～45		 焼入れ鋼
HRC45～65		 ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り（fz） 0.05〜0.15 0.05〜0.15 0.05〜0.15 − 0.05〜0.15 0.05〜0.15 0.08〜0.12 0.08〜0.12 −
切削速度（m/min） 150〜250 150〜250 100〜200 − 100〜200 100〜200 500〜700 500〜700 −
目安回転数（r.p.m.） 1,000 1,000 700 − 1,000 1,000 2,500 2,500 −
クーラント なし なし あり − あり なし あり あり −
第一推奨チップ X63GUR
AC15N		 X63GUR
AC15N		 X63GUR
AC15N		 − X63GUR
AC15N		 X63GUR
AC15N		 X63GUR
NK1010		 X63GUR
NK1010		 −

角度別寸法表

角度
α°		 寸法（㎜）
φD φD1 使用範囲　φD2〜φD3 S1 S2 ℓn L
φD2 φD3
5° 15.0 75.1 15.0 74.7 2.6 0.00 76.8 176.8
10° 18.6 78.0 18.6 77.7 5.2 0.01 78.1 178.2
15° 22.4 80.7 22.5 80.4 7.7 0.01 79.3 179.4
20° 26.4 83.2 26.5 82.9 10.2 0.02 80.4 180.4
25° 30.6 85.4 30.7 85.1 12.7 0.04 81.2 181.3
30° 34.92 87.3 35.1 87.0 15.0 0.05 81.9 181.9
35° 39.3 88.9 39.5 88.6 17.2 0.07 82.4 182.4
40° 43.8 90.2 44.0 90.0 19.3 0.09 82.7 182.7
45° 48.3 91.2 48.6 91.0 21.3 0.12 82.8 182.8
50° 52.9 91.8 53.1 91.6 23.1 0.14 82.7 182.7
55° 57.3 92.1 57.6 92.0 24.7 0.17 82.4 182.4
60° 61.8 92.1 62.0 92.0 26.1 0.20 81.9 181.9
65° 66.1 91.7 66.3 91.6 27.4 0.23 81.2 181.3
70° 70.3 91.0 70.5 91.0 28.4 0.26 80.4 180.4
75° 74.3 90.0 74.5 90.0 29.2 0.30 79.3 179.4
80° 78.2 88.7 78.3 88.7 29.8 0.33 78.1 179.2
85° 81.8 87.1 81.8 87.1 30.2 0.37 76.8 176.8

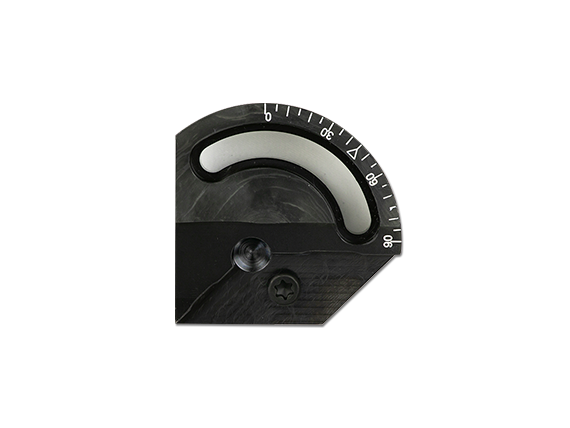

※目盛りは、目安となっております。正確な角度はプリセッタ等で測定してください。

チップ詳細

図 型番 材質型番 使用コーナー数 単価（円） 1ケース価格（円） 1ケース入数
X63GUR NK1010 X63GUR NK1010 2 6,660 19,980 3個
X63GUR NK2020 X63GUR NK2020 2 6,660 19,980 3個
X63GUR AC15N X63GUR AC15N 2 7,510 22,530 3個

※単価（円）・価格（円）＝希望小売価格（円）

構成品
