NEW ナイスカット

NEW ナイスカット NSタイプ 寸法

型番/価格

本体

型番
Model. No
刃数 能力
フェイス加工
寸法 Dimensions (mm) 重量(g) α° ベース アーム 価格(円)
φD φD1 φDb φd L ℓs ℓn ℓb S
NKN20-100S-03 NKN20-100S-03 3 φ100㎜ 100 112 78 20 123.5 80 43.5 120 5.0 1,525 45° AMNS-03 90,750
NKN32-100S-03 NKN32-100S-03 3 φ100㎜ 100 112 78 32 123.5 80 43.5 120 5.0 1,825 45° NK32078-03 AMNS-03 90,750
NKN20-130S-03 NKN20-130S-03 3 φ130㎜ 130 142 108 20 123.5 80 43.5 120 5.0 2,755 45° AMNS-03 118,580
NKN32-130S-03 NKN32-130S-03 3 φ130㎜ 130 142 108 32 123.5 80 43.5 120 5.0 3,055 45° NK32108-03 AMNS-03 118,580
NKN32-150S-03 NKN32-150S-03 3 φ150㎜ 150 162.5 128 32 120 85 35 116.5 5.0 2,505 45° NK32128-03 AMNS-03 132,000

※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・ロックピン・キャップボルト・レンチは標準装備しております。
※価格(円)=希望小売価格(円)

アーム

型番
Model. No
セット本数 セット価格(円)
AMNS-03 3本 48,400

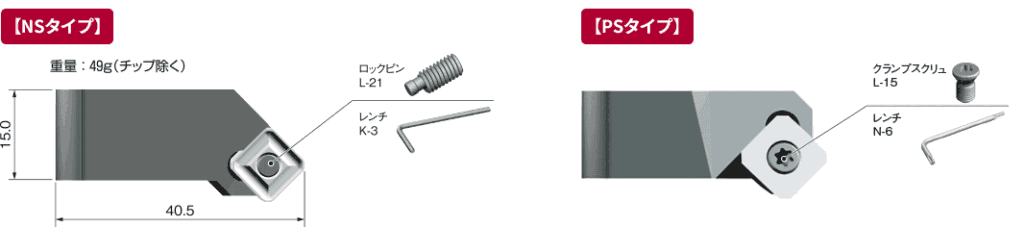

NSタイプ アーム

※NEWナイスカットアームは、旧型ナイスカットには取付け出来ません。
※アームは、セット単位での販売のみ行っております。
※チップ・レンチは標準装備しておりませんので別途ご用命下さい
※アーム交換は、必ずセット単位で交換して下さい。
※ロックピンは標準装備しております。
※価格(円)=希望小売価格(円)

ベース

型番
Model. No
刃数 適合サイズ 重量(g) 価格(円)
NK32078-03 3 φ100㎜ 1,678 43,450
NK32108-03 3 φ130㎜ 2,908 71,280
NK32128-03 3 φ150㎜ 2,358 83,600

NSタイプ ベース

  • クランプスクリュ L-20×刃数分
  • キャップボルト CP6-15×刃数分
  • レンチ N-6×1 K-5×1

は標準装備しております。

切削条件/推奨チップ

切削条件

フェイス加工(S32MOZ使用時)
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.1〜0.3 0.1〜0.3 0.1〜0.25 0.1〜0.3
切削速度(m/min) 200〜300 200〜250 100〜250 150〜300
目安回転数(r.p.m.) 600 600 500 600
クーラント なし なし なし なし
第一推奨チップ NK2001 NK2050 AC15T AC15T
フェイス加工(S32GUR使用時)
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.08〜0.2 0.08〜0.2 0.08〜0.2 0.08〜0.3 0.08〜0.3 0.08〜0.3
切削速度(m/min) 200〜300 200〜250 150〜250 200〜250 250〜800 250〜800
目安回転数(r.p.m.) 600 600 500 600 1,000 1,000
クーラント なし なし なし なし なし なし
第一推奨チップ NK2001 NK2001 NK6060 NK1010 NK1010 NK1010

加工実例

フェイス加工

チップ詳細

型番 材質型番 使用コーナー数 単価(円) 1ケース価格(円) 1ケース入数
S32MOZ NK2001 S32MOZ NK2001 8 760 9,120 12個
S32MOZ NK2050 S32MOZ NK2050 8 790 9,480 12個
S32MOZ AB01F S32MOZ AB01F 8 1,650 19,800 12個
S32MOZ NK1010 S32MOZ NK1010 8 760 9,120 12個
S32MOZ NK2020 S32MOZ NK2020 8 760 9,120 12個
S32MOZ NK3030 S32MOZ NK3030 8 1,440 17,280 12個
S32MOZ AC15T S32MOZ AC15T 8 1,650 19,800 12個
S32GUR NK2001 S32GUR NK2001 8 1,450 17,400 12個
S32GUR NK1010 S32GUR NK1010 8 1,450 17,400 12個
S32GUR NK2020 S32GUR NK2020 8 1,450 17,400 12個
S32GUR NK3030 S32GUR NK3030 8 1,790 21,480 12個
S32GUR NK5050 S32GUR NK5050 8 1,790 21,480 12個
S32GUR NK6060 S32GUR NK6060 8 2,130 25,560 12個
S32GUR NK8080 S32GUR NK8080 8 2,130 25,560 12個
S32GUR DIA S32GUR DIA 1 14,520 14,520 1個

※単価(円)・価格(円)=希望小売価格(円)

チップ取付けの際、偏心ロック方式の為、逆ジメによる精度不良、チップ破損につながる事があります。
チップ交換の際、必ず逆ジメがないか確認して下さい。

構成品

※構成品はアーム固定用とチップ固定用があります。以下を参考にしてください。
・アーム固定用:L-20、N-6、CP6-15、K-5
・チップ固定用:L-21、K-3
