仕様/動画

すみっこ 寸法

動画

型番

本体

図 型番
Model. No
刃数 能力
隅Rショルダー加工
寸法 Dimensions (mm) 重量(g)
φD φd L ℓs ℓn S
SK25-30ASR SK25-30ASR 2 R0.5〜R2.5 φ30㎜ 30 25 130 100 30 15 478
SK25-30ASRL SK25-30ASRL 2 R0.5〜R2.5 φ30㎜ 30 25 200 170 30 15 748
SK25-30ALR SK25-30ALR 2 R2.5〜R5 φ30㎜ 30 25 130 100 30 15 474
SK25-30ALRL SK25-30ALRL 2 R2.5〜R5 φ30㎜ 30 25 200 170 30 15 746

※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・レンチは標準装備しております。

切削条件/推奨チップ

切削条件

隅Rショルダー加工(A52GNR使用時)
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.1〜0.2 0.1〜0.2 − − 0.1〜0.2 0.1〜0.2 0.1〜0.3 0.1〜0.3 −
切削速度(m/min) 150〜200 150〜200 − − 120〜160 80〜150 250〜600 250〜600 −
目安回転数(r.p.m.) 2,000 2,000 − − 1,500 1,500 5,000 5,000 −
クーラント なし なし − − なし なし なし なし −
第一推奨チップ AC16N AC16N − − AC16N NK1010 NK1010 NK1010 −

※ワーク形状、クランプ状態、工具突き出し長、切り込み量により条件を調整してください。

注意事項

※使用するチップに合わせて本体を選んでください。

加工実例

隅R加工 R3

チップ詳細

図 型番 材質型番 使用コーナー数 1ケース入数
A52GNR-0.5R NK1010 A52GNR-0.5R NK1010 2 12個
A52GNR-1R NK1010 A52GNR-1R NK1010 2 12個
A52GNR-1.5R NK1010 A52GNR-1.5R NK1010 2 12個
A52GNR-2R NK1010 A52GNR-2R NK1010 2 12個

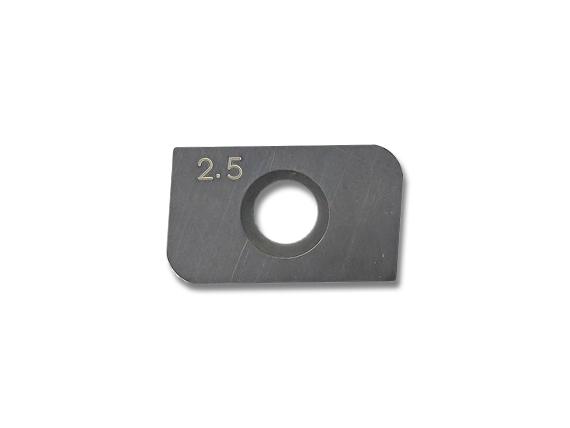

A52GNR-2.5R NK1010 A52GNR-2.5R NK1010 2 12個
A52GNR-3R NK1010 A52GNR-3R NK1010 2 12個
A52GNR-3.5R NK1010 A52GNR-3.5R NK1010 2 12個
A52GNR-4R NK1010 A52GNR-4R NK1010 2 12個
A52GNR-4.5R NK1010 A52GNR-4.5R NK1010 2 12個
A52GNR-5R NK1010 A52GNR-5R NK1010 2 12個
A52GNR-0.5R NK2020 A52GNR-0.5R NK2020 2 12個
A52GNR-1R NK2020 A52GNR-1R NK2020 2 12個
A52GNR-1.5R NK2020 A52GNR-1.5R NK2020 2 12個
A52GNR-2R NK2020 A52GNR-2R NK2020 2 12個
A52GNR-2.5R NK2020 A52GNR-2.5R NK2020 2 12個
A52GNR-3R NK2020 A52GNR-3R NK2020 2 12個
A52GNR-3.5R NK2020 A52GNR-3.5R NK2020 2 12個
A52GNR-4R NK2020 A52GNR-4R NK2020 2 12個
A52GNR-4.5R NK2020 A52GNR-4.5R NK2020 2 12個
A52GNR-5R NK2020 A52GNR-5R NK2020 2 12個
A52GNR-0.5R AC16N A52GNR-0.5R AC16N 2 12個
A52GNR-1R AC16N A52GNR-1R AC16N 2 12個
A52GNR-1.5R AC16N A52GNR-1.5R AC16N 2 12個
A52GNR-2R AC16N A52GNR-2R AC16N 2 12個
A52GNR-2.5R AC16N A52GNR-2.5R AC16N 2 12個
A52GNR-3R AC16N A52GNR-3R AC16N 2 12個
A52GNR-3.5R AC16N A52GNR-3.5R AC16N 2 12個
A52GNR-4R AC16N A52GNR-4R AC16N 2 12個
A52GNR-4.5R AC16N A52GNR-4.5R AC16N 2 12個
A52GNR-5R AC16N A52GNR-5R AC16N 2 12個


※R0.5とびに取り揃えております。

すみっこ用チップの刃長(ノーズR除く)

チップタイプ A
0.5R 15㎜
1R 14.4㎜
1.5R 13.9㎜
2R 13.3㎜
2.5R 12.8㎜
3R 12.2㎜
3.5R 11.7㎜
4R 11.1㎜
4.5R 10.5㎜
5R 10㎜
