オイルッシャー

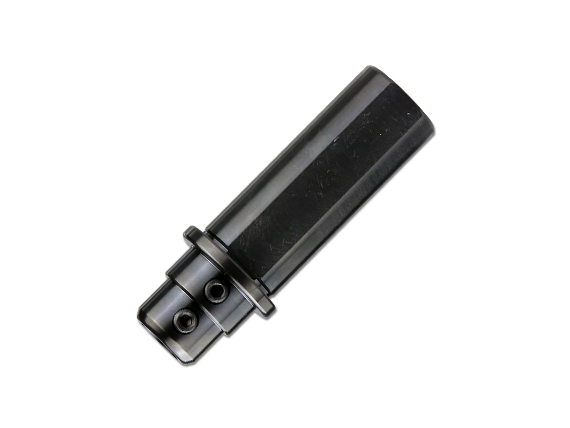

オイルッシャー Oilsshar

チップ寿命大幅UP！

ターニングセンターなどでの内径・ボーリング加工に。
スリーブに段差をつけることで、切削油がチップにかかりやすくなり、加工時に内径の隅々まで切削油が行き届き、チップ寿命が約20％UPを実現しました。
調整ネジが手前にあるので、スリーブをホルダーから取り外さずにボーリングバーの長さを簡単に調整することができます。

旋盤用

仕様／動画

オイルッシャー

オイルッシャー　寸法

※レンチは別途お買い上げください。
※止めネジは、標準装備しております。

動画

型番／価格

本体

図	型番 Model. No	寸法 Dimensions (mm)														価格（円）
図	型番 Model. No	φD	φD1	φD2	φd	φd1	L	ℓ1	ℓ2	ℓ3	ℓ4	ℓ5	ℓ6	F	止めネジ	価格（円）
	KJD25S08	33	20	18	25	8	115	80	5	15	15	14	10	24	KH-1SS	15,180
	KJD25S10	33	24	20	25	10	115	80	5	15	15	14	10	24	KH-2S	15,180
	KJD25S12	33	24	20	25	12	115	80	5	15	15	14	10	24	KH-2S	15,180
	KJD25S16	33	30	26	25	16	115	80	5	13	17	14	10	24	KH-2S	16,070
	KJD32S08	40	28	24	32	8	115	80	5	15	15	14	10	30	KH-1S	15,180
	KJD32S10	40	25	－	32	10	115	80	5	30	－	14	10	30	KH-2S	15,180
	KJD32S12	40	25	－	32	12	115	80	5	30	－	14	10	30	KH-2S	15,180
	KJD32S16	40	30	26	32	16	115	80	5	13	17	14	10	30	KH-2S	16,070
	KJD32S20	40	32	－	32	20	115	80	5	30	－	13	11	30	KH-2S	16,070
	KJD40S08	47	28	24	40	8	120	80	5	15	20	16	12	38	KH-1S	16,070
	KJD40S10	47	32	28	40	10	120	80	5	15	20	15	13	38	KH-3S	16,070
	KJD40S12	47	32	28	40	12	120	80	5	15	20	15	13	38	KH-3S	16,070
	KJD40S16	47	34	31	40	16	120	80	5	15	20	15	13	38	KH-4S	16,960
	KJD40S20	47	35	－	40	20	120	80	5	35	－	15	13	38	KH-5S	17,710
	KJD40S25	48	40	－	40	25	120	80	15	25	－	17.5	15	38	KH-6S	17,710

※価格（円）＝希望小売価格（円）

構成品

CAD／取扱説明書
