デカスミRバイト

デカスミRバイト Dekasumi R-Bit

汎用旋盤向け！

旋盤でR5～R10の隅R加工が可能です。

1枚刃

仕様／動画

デカスミRバイト　寸法

型番／価格

本体

図 型番
Model. No		 刃数 能力
隅Rショルダー加工		 寸法 Dimensions (mm) 価格（円）
d1 D2 L ℓ
25DCB 25DCB 1 R5〜R10 25 25 150 36 27,580

※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・レンチは標準装備しております。
※価格（円）＝希望小売価格（円）

切削条件／推奨チップ

  • 隅Rショルダー加工

    隅Rショルダー加工

チップ詳細

図 型番 材質型番 使用コーナー数 単価（円） 1ケース価格（円） 1ケース入数

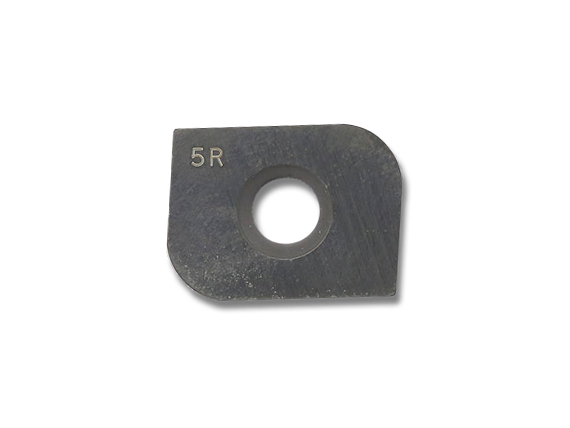

ADEW19T3-5R NK1010 ADEW19T3-5R NK1010 2 4,060 16,240 4個
ADEW19T3-6R NK1010 ADEW19T3-6R NK1010 2 4,060 16,240 4個
ADEW19T3-7R NK1010 ADEW19T3-7R NK1010 2 4,060 16,240 4個
ADEW19T3-8R NK1010 ADEW19T3-8R NK1010 2 4,060 16,240 4個
ADEW19T3-9R NK1010 ADEW19T3-9R NK1010 2 4,060 16,240 4個
ADEW19T3-10R NK1010 ADEW19T3-10R NK1010 2 4,060 16,240 4個
ADEW19T3-5R NK2020 ADEW19T3-5R NK2020 2 4,060 16,240 4個
ADEW19T3-6R NK2020 ADEW19T3-6R NK2020 2 4,060 16,240 4個
ADEW19T3-7R NK2020 ADEW19T3-7R NK2020 2 4,060 16,240 4個
ADEW19T3-8R NK2020 ADEW19T3-8R NK2020 2 4,060 16,240 4個
ADEW19T3-9R NK2020 ADEW19T3-9R NK2020 2 4,060 16,240 4個
ADEW19T3-10R NK2020 ADEW19T3-10R NK2020 2 4,060 16,240 4個
ADEW19T3-5R AC16N ADEW19T3-5R AC16N 2 4,720 18,880 4個
ADEW19T3-6R AC16N ADEW19T3-6R AC16N 2 4,720 18,880 4個
ADEW19T3-7R AC16N ADEW19T3-7R AC16N 2 4,720 18,880 4個
ADEW19T3-8R AC16N ADEW19T3-8R AC16N 2 4,720 18,880 4個
ADEW19T3-9R AC16N ADEW19T3-9R AC16N 2 4,720 18,880 4個
ADEW19T3-10R AC16N ADEW19T3-10R AC16N 2 4,720 18,880 4個

※単価（円）・価格（円）＝希望小売価格（円）

すみっこ用チップの刃長（ノーズR除く）

チップタイプ A
R5 13.2㎜
R6 12㎜
R7 11㎜
R8 9.8㎜
R9 8.7㎜
R10 7.7㎜

構成品

CAD／取扱説明書
