これスリーブ

これスリーブ Colesleeve

汎用スプリングコレットで様々な径のドリルが使える！

ERコレットチャックと互換しています。
旋盤、内径バイトホルダーに装着して使用します。
センタースルー対応コレット使用で内部給油ができます。

旋盤用

仕様／動画

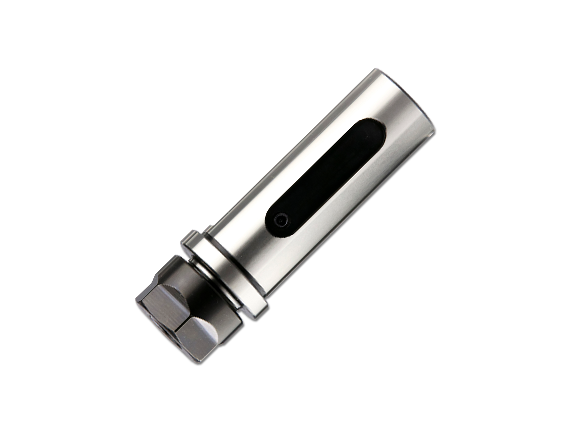

これスリーブ　本体

これスリーブ　寸法

型番／価格

本体

図	型番 Model. No	寸法 Dimensions (mm)																価格（円）
図	型番 Model. No	φD	φD1	φd	L	ℓ1	ℓ2	ℓ3	ℓ4	ℓ5	ℓ6	A	B	F	適合コレット	止めネジ	スパナ	価格（円）
	CER20-C32-120	38	34	32	121	85	36	14	54	21.7	51	12	27	31	ER20	ERSH-1S	NL-30	16,700
	CER20-C40-120	48	34	40	121	85	36	14	54	21.7	51	12	35	39	ER20	ERSH-2S	NL-30	16,700
	CER25-C32-120	38	42	32	121	85	36	14	54	24	51	12	27	31	ER25	ERSH-1S	NF-42	18,600
	CER25-C40-120	48	42	40	121	85	36	14	54	24	51	12	35	39	ER25	ERSH-2S	NF-42	18,600
	CER32-C40-120	48	50	40	123	85	38	14	54	25	52	12	35	39	ER32	ERSH-2S	NF-50	23,380

※価格（円）＝希望小売価格（円）

これスリーブ　本体
※コレット・スパナ・レンチは別途お買い上げください。
※止めネジは、標準装備しております。

オプション（※別売）

図	型番 Model. No.	寸法A	寸法	価格（円）
図	型番 Model. No.	寸法A	寸法	価格（円）		NF-50	φ50㎜	244	6,600
	NF-42	φ42㎜	219	6,600
	NL-30	30㎜	265	6,820

構成品
