Rバイト

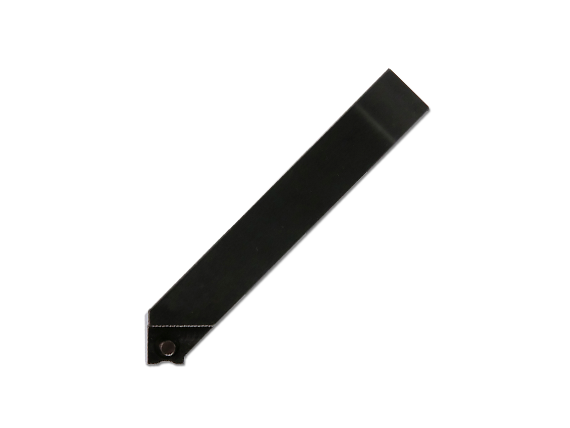

Rバイト R-Bit

汎用旋盤向け！

旋盤でR0.5～R4の面取り加工が可能です。

1枚刃 特定代理店在庫品

仕様／動画

Rバイト　寸法

動画

型番／価格

本体

図 型番
Model. No		 刃数 能力
R面取り加工		 寸法 Dimensions (mm) 価格（円）
d1 D2 L
20XR 20XR 1 R0.5〜R4 19 20 126 オープン

※チップは標準装備しておりませんので別途ご用命下さい。
※ロックピン・レンチは標準装備しております。
※価格（円）＝希望小売価格（円）

切削条件／推奨チップ

  • R面取り加工

    R面取り加工

チップ詳細

図 型番 材質型番 使用コーナー数 単価（円） ３個入り価格（円） 1ケース 12個入り価格（円） 1ケース入数
N43GXR8 NK2001 N43GXR8 NK2001 8 3,340 10,020 40,080 ３個or12個
N43GXR8-1R NK2001 N43GXR8-1R NK2001 8 3,340 10,020 40,080 ３個or12個
N43GXR8-2R NK2001 N43GXR8-2R NK2001 8 3,340 10,020 40,080 ３個or12個
N43GXR8-3R NK2001 N43GXR8-3R NK2001 8 3,340 10,020 40,080 ３個or12個
N43GXR8-4R NK2001 N43GXR8-4R NK2001 8 3,340 10,020 40,080 ３個or12個
N43GXR8 NK1010 N43GXR8 NK1010 8 3,340 10,020 40,080 ３個or12個
N43GXR8 NK2020 N43GXR8 NK2020 8 3,340 10,020 40,080 ３個or12個
N43GXR8-1R NK2020 N43GXR8-1R NK2020 8 3,340 10,020 40,080 ３個or12個
N43GXR8-2R NK2020 N43GXR8-2R NK2020 8 3,340 10,020 40,080 ３個or12個
N43GXR8-3R NK2020 N43GXR8-3R NK2020 8 3,340 10,020 40,080 ３個or12個
N43GXR8-4R NK2020 N43GXR8-4R NK2020 8 3,340 10,020 40,080 ３個or12個
N43GXR8-0.5R NK2020 N43GXR8-0.5R NK2020 8 6,400 19,200 76,800 ３個or12個
N43GXR8-0.75R NK2020 N43GXR8-0.75R NK2020 8 6,400 19,200 76,800 ３個or12個
N43GXR8-1.5R NK2020 N43GXR8-1.5R NK2020 8 6,400 19,200 76,800 ３個or12個
N43GXR8-2.5R NK2020 N43GXR8-2.5R NK2020 8 6,400 19,200 76,800 ３個or12個
N43GXR8-3.5R NK2020 N43GXR8-3.5R NK2020 8 6,400 19,200 76,800 ３個or12個
N43GXR8 AC16N N43GXR8 AC16N 8 4,580 13,740 54,960 ３個or12個
N43GXR8-1R AC16N N43GXR8-1R AC16N 8 4,580 13,740 54,960 ３個or12個
N43GXR8-2R AC16N N43GXR8-2R AC16N 8 4,580 13,740 54,960 ３個or12個
N43GXR8-3R AC16N N43GXR8-3R AC16N 8 4,580 13,740 54,960 ３個or12個
N43GXR8-4R AC16N N43GXR8-4R AC16N 8 4,580 13,740 54,960 ３個or12個
N43GXR8-0.5R AC16N N43GXR8-0.5R AC16N 8 7,640 22,920 91,680 ３個or12個
N43GXR8-0.75R AC16N N43GXR8-0.75R AC16N 8 7,640 22,920 91,680 ３個or12個
N43GXR8-1.5R AC16N N43GXR8-1.5R AC16N 8 7,640 22,920 91,680 ３個or12個
N43GXR8-2.5R AC16N N43GXR8-2.5R AC16N 8 7,640 22,920 91,680 ３個or12個
N43GXR8-3.5R AC16N N43GXR8-3.5R AC16N 8 7,640 22,920 91,680 ３個or12個
N43GXR8-4R AC16N N43GXR8-4R AC16N 8 7,640 22,920 91,680 ３個or12個

※単価（円）・価格（円）＝希望小売価格（円）

チップ取付けの際、偏心ロック方式の為、逆ジメによる精度不良、チップ破損につながる事があります。
チップ交換の際、必ず逆ジメがないか確認して下さい。

構成品
