旋盤工具シリーズ Turning Tool
アウトドリらー Outdriller
外径バイト形状でセンター穴加工！
外形バイト形状ながらセンタードリル等の内径加工が可能です。
外径ホルダーを使えるため内径ホルダーへの段替え工程の短縮化ができます。
刃物台に設置されている内外径バイトのセット数に制約を受けている場合に重宝します。
旋盤用
仕様／動画
※レンチは別途お買い上げください。
※止めネジは、標準装備しております。
型番／価格
本体
| 図 | 型番 Model. No |
寸法 Dimensions (mm) | 価格（円） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φd | φd1 | φd2 | L | ℓ1 | ℓ2 | H | 止めネジ | |||
 |
ESB2020K05 | 5 | 20 | 20 | 125 | 35 | 15 | 30 | ECH-1S | 10,920 |
 |

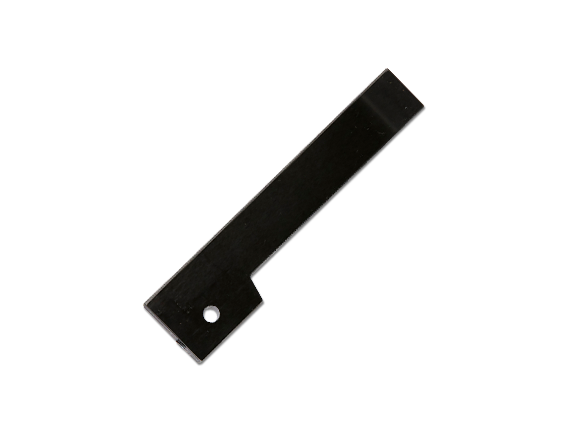

ESB2020K06 | 6 | 20 | 20 | 125 | 35 | 15 | 30 | ECH-2S | 10,920 |
 |
ESB2020K08 | 8 | 20 | 20 | 125 | 35 | 15 | 30 | ECH-3S | 10,920 |
 |
ESB2020K10 | 10 | 20 | 20 | 125 | 35 | 15 | 30 | ECH-4S | 10,920 |
 |
ESB2020K12 | 12 | 20 | 20 | 125 | 35 | 15 | 30 | ECH-4S | 10,920 |
 |
ESB2525M05 | 5 | 25 | 25 | 150 | 35 | 15 | 35 | ECH-5S | 11,410 |
 |
ESB2525M06 | 6 | 25 | 25 | 150 | 35 | 15 | 35 | ECH-6S | 11,410 |
 |
ESB2525M08 | 8 | 25 | 25 | 150 | 35 | 15 | 35 | ECH-3S | 11,410 |
 |
ESB2525M10 | 10 | 25 | 25 | 150 | 35 | 15 | 35 | ECH-4S | 11,410 |
 |
ESB2525M12 | 12 | 25 | 25 | 150 | 35 | 15 | 35 | ECH-4S | 11,410 |
※価格（円）＝希望小売価格（円）
切削条件／推奨チップ
-
センター穴加工
