仕様/動画

裏ザグル-solid 寸法図

型番/価格

本体

型番
Model. No
刃数 能力
(ボルト穴サイズ)
寸法 Dimensions (mm) 価格(円)
φD φDℓ φd L ℓS ℓn ℓn-s S T E

UZHS-M6
UZHS-M6 1 M6 5.6 11 20 106 80 26 20.5 5.5 15 2.7 19,110

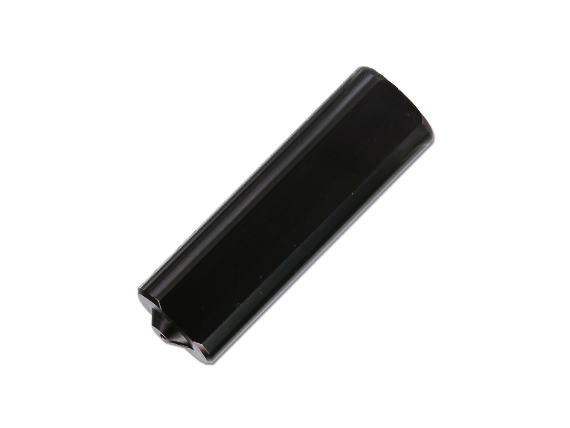

UZHS-M8
UZHS-M8 1 M8 8 14 25 113 80 33 25.5 7.5 20 3 19,740

UZHS-M10
UZHS-M10 1 M10 10 17.5 32 140 100 40 30.5 9.5 25 3.75 21,380

UZHS-M12
UZHS-M12 1 M12 13 20 32 152 100 52 40.5 11.5 35 3.5 21,380

※φDℓはキャップボルトのサイズに合わせてあります。
※ビットは標準装備しておりませんので別途ご用命下さい。
※ホーロー・レンチは標準装備しております。
※価格(円)=希望小売価格(円)

切削条件/推奨ビット

切削条件

裏座グリ加工
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.08〜0.12 0.08〜0.12 0.08〜0.12 0.02〜0.05 0.08〜0.12 0.08〜0.12 0.08〜0.12
切削速度(m/min) 30〜50 30〜50 30〜50 20〜40 30〜50 60〜90 60〜90
目安回転数(r.p.m.) 500 500 500 300 500 1,000 1,000
クーラント あり あり あり あり なし あり あり
第一推奨ビット UZHS-M○ BC UZHS-M○ BC UZHS-M○ BC UZHS-M○ BC UZHS-M○ BC UZHS-M○ B UZHS-M○ B

※クーラントを推奨します。

裏ザグル-solid 使用方法・プログラム例

※本ツールをご使用になる機械の仕様に合わせて修正してご利用ください。

プログラム例[UZHS-M12]
  • N10
  • G90 G00 G54 X-3.5 Y0 M19
  • G43 Z5.0 H3 T11・・・①
  • Z-49.0 F200・・・②
  • X0・・・③
  • M3 S320
  • M8
  • G01 Z-33.5 F22・・・④
  • Z-49.0 F200・・・⑤
  • M19
  • G00 X-3.5・・・⑥
  • GZ10.0・・・⑦
  • G91 G30 Z0

最大加工厚 : T
座グリ深さ : LZとすると Z=-(T+S-LZ)

加工実例

ドライ加工

ビット詳細

型  番 材質型番 使用コーナー数 単価(円) 1ケース価格(円) 1ケース入数
UZHS-M6 B UZHS-M6 B 1 18,470 18,470 1個
UZHS-M8 B UZHS-M8 B 1 20,120 20,120 1個
UZHS-M10 B UZHS-M10 B 1 22,140 22,140 1個
UZHS-M12 B UZHS-M12 B 1 28,850 28,850 1個
UZHS-M6 BC UZHS-M6 BC 1 21,510 21,510 1個
UZHS-M8 BC UZHS-M8 BC 1 23,910 23,910 1個
UZHS-M10 BC UZHS-M10 BC 1 26,440 26,440 1個
UZHS-M12 BC UZHS-M12 BC 1 36,180 36,180 1個

※単価(円)・価格(円)=希望小売価格(円)

構成品

※本体型番によって構成品が異なります。以下を参考にしてください。
・M6/M8:H-2、K-2
・M10/M12:H-3、K-2.5
