座グリ・裏座グリシリーズ Countersink and Chamfering

高耐久ガイドによる良好なくり返し精度。
キャップボルトのサイズに合わせて設計しています。
ニョロニョロは、M4・M5・M6・M8・M10・M12の6種類をご用意。

2枚刃

ニョロニョロ

ニョロニョロ　寸法

図	型番 Model. No	刃数	能力（ボルト穴サイズ）	寸法 Dimensions (mm)						ガイド（オプション）	価格（円）
図	型番 Model. No	刃数	能力（ボルト穴サイズ）	φD	φD1	φd	ℓs	ℓm	L	ガイド（オプション）	価格（円）
	NYM4	2 (※)	M4	8	4.3	5	39	6	45	–	10,930
	NYM5	2 (※)	M5	9.5	5.3	5.3	39	6	45	–	10,930
	NYM6	2 (※)	M6	11	6.4	6.4	52	8	60	NG-6	16,810
	NYM8	2 (※)	M8	14	8.8	8.8	60	10	70	NG-8	17,820
	NYM10	2 (※)	M10	17.5	10.8	10	70	10	80	NG-10	18,320
	NYM12	2 (※)	M12	20	13.8	10	73	12	85	NG-12	19,690

※価格（円）＝希望小売価格（円）
※止めねじ・レンチは標準装備しております。（M4・M5）
※ガイド・止めねじ・レンチは標準装備しております。（M6～M12）
※チップは標準装備しておりませんので別途ご用命下さい。
（※）専用チップは1個につき2枚刃になります。

切削条件／被削材質	一般鋼	合金鋼	焼入れ鋼 HRC～45	焼入れ鋼 HRC45～65	ステンレス	鋳鉄	樹脂	アルミ	チタン・チタン合金ニッケル合金
切削速度（m/min）	5〜25	5〜25	–	–	5〜25	5〜25	10〜30	10〜30	–
第一推奨チップ	NBI○○ HSS	NBI○○ HSS	–	–	NBI○○ HSS	NBI○○ HSS	NBI○○ HSS	NBI○○ HSS	–

型番 Model. No	能力（ボルト穴サイズ）	主軸回転数（r.p.m.）	チップ型番
NYM4	M4	600〜1,000	NBI04 HSS
NYM5	M5	500〜1,000	NBI05 HSS
NYM6	M6	400〜800	NBI06 HSS
NYM8	M8	350〜700	NBI08 HSS
NYM10	M10	300〜600	NBI10 HSS
NYM12	M12	200〜500	NBI12 HSS

※機械の仕様、剛性、ワーククランプ状態の差により上記条件が当てはまらない場合があります。
※切削面にビビリ等が生じる場合は、回転数を下げたり切削油をご使用ください。
※ご使用の際は、本体に対応した専用チップを選択してください。

ドライ加工

型　　番	材質型番	使用コーナー数	単価（円）	１ケース価格（円）	１ケース入数
NBI04	HSS	1コーナー2枚刃	2,040	6,120	3個
NBI05	HSS	1コーナー2枚刃	2,040	6,120	3個
NBI06	HSS	1コーナー2枚刃	2,340	7,020	3個
NBI08	HSS	1コーナー2枚刃	2,340	7,020	3個
NBI10	HSS	1コーナー2枚刃	2,340	7,020	3個

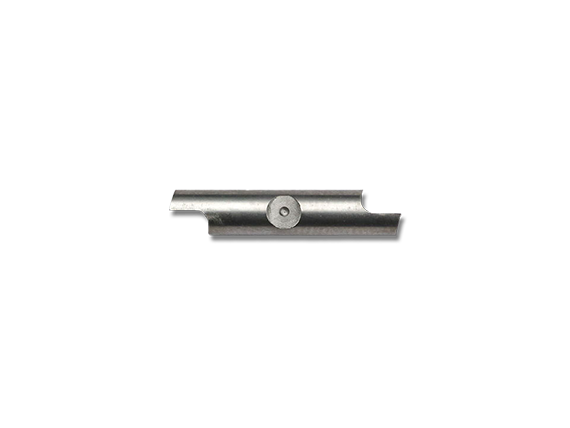

NBI12	HSS	1コーナー2枚刃	2,340	7,020	3個
