60°つんこ

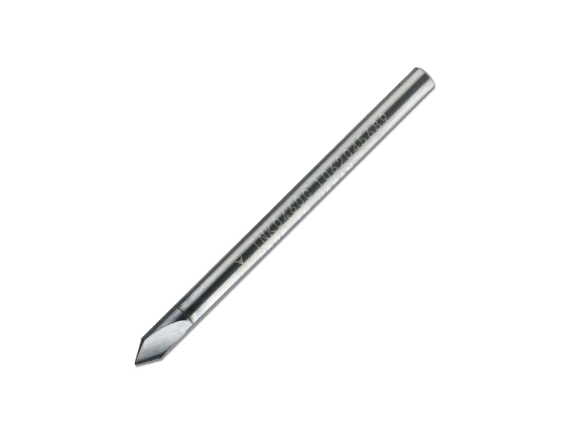

60°つんこ 60°Tsunko

尖った細能！

鋭利な刃先形状により細かい彫刻加工に威力を発揮。
V溝、面取り加工にも良好な切削性を有しています。

1枚刃

仕様／動画

60°つんこ寸法図

型番／価格

本体

図	型番 Model. No	刃数	能力皿面取り加工	寸法 Dimensions (mm)						α°	コーティング	価格（円）
図	型番 Model. No	刃数	能力皿面取り加工	φD	φd	L	ℓn	刃長 X	刃長 Z	α°	コーティング	価格（円）
	TNK0160	1	Ø0.05㎜〜Ø1 ㎜	1	4	60	9	0.5	0.87	60°	な　し	14,300
	TNK0260	1	Ø0.05㎜〜Ø2 ㎜	2	4	60	9	1	1.73	60°	な　し	14,300
	TNK0360	1	Ø0.05㎜〜Ø3 ㎜	3	3	60	−	1.5	2.6	60°	な　し	10,340
	TNK0460	1	Ø0.05㎜〜Ø4 ㎜	4	4	60	−	2	3.46	60°	な　し	12,090
	TNK0560	1	Ø0.05㎜〜Ø5 ㎜	5	5	60	−	2.5	4.33	60°	な　し	11,060
	TNK0660	1	Ø0.05㎜〜Ø6 ㎜	6	6	60	−	3	5.2	60°	な　し	13,330
	TNK0160C	1	Ø0.05㎜〜Ø1 ㎜	1	4	60	9	0.5	0.87	60°	AlCrN	17,220
	TNK0260C	1	Ø0.05㎜〜Ø2 ㎜	2	4	60	9	1	1.73	60°	AlCrN	17,220
	TNK0360C	1	Ø0.05㎜〜Ø3 ㎜	3	3	60	−	1.5	2.6	60°	AlCrN	11,680
	TNK0460C	1	Ø0.05㎜〜Ø4 ㎜	4	4	60	−	2	3.46	60°	AlCrN	13,890
	TNK0560C	1	Ø0.05㎜〜Ø5 ㎜	5	5	60	−	2.5	4.33	60°	AlCrN	12,600
	TNK0660C	1	Ø0.05㎜〜Ø6 ㎜	6	6	60	−	3	5.2	60°	AlCrN	14,970
	TNK0160DLC	1	Ø0.05㎜〜Ø1 ㎜	1	4	60	9	0.5	0.87	60°	DLC	18,440
	TNK0260DLC	1	Ø0.05㎜〜Ø2 ㎜	2	4	60	9	1	1.73	60°	DLC	18,440
	TNK0360DLC	1	Ø0.05㎜〜Ø3 ㎜	3	3	60	−	1.5	2.6	60°	DLC	13,790
	TNK0460DLC	1	Ø0.05㎜〜Ø4 ㎜	4	4	60	−	2	3.46	60°	DLC	16,430
	TNK0560DLC	1	Ø0.05㎜〜Ø5 ㎜	5	5	60	−	2.5	4.33	60°	DLC	15,100
	TNK0660DLC	1	Ø0.05㎜〜Ø6 ㎜	6	6	60	−	3	5.2	60°	DLC	17,700

※V溝加工時、底部に0.05mm程度のフラット面が出来ます。

切削条件／推奨チップ

切削条件

V溝加工

切削条件／被削材質	一般鋼	合金鋼	焼入れ鋼 HRC～45	焼入れ鋼 HRC45～65	ステンレス	鋳鉄	樹脂	アルミ	チタン・チタン合金ニッケル合金
刃当り送り（fz）	～0.03	～0.02	−	−	～0.02	～0.03	～0.05	～0.05	−
切削速度（m/min）	120～180	120～180	−	−	120～180	120～180	150～250	150～250	−
目安回転数（r.p.m.）	8,000	7,000	−	−	8,000	8,000	10,000	10,000	−
クーラント	あり	あり	−	−	あり	なし	あり	あり	−
推奨工具	TNK○○60C	TNK○○60C	−	−	TNK○○60C	TNK○○60C	TNK○○60	TNK○○60 TNK○○60DLC	−

※Z-0.5 V溝加工時での参考条件となります。

センターリング加工

切削条件／被削材質	一般鋼	合金鋼	焼入れ鋼 HRC～45	焼入れ鋼 HRC45～65	ステンレス	鋳鉄	樹脂	アルミ	チタン・チタン合金ニッケル合金
刃当り送り（fz）	−	−	−	−	−	−	～0.08	0.02～0.08	−
切削速度（m/min）	−	−	−	−	−	−	150～250	150～250	−
目安回転数（r.p.m.）	−	−	−	−	−	−	10,000	10,000	−
クーラント	−	−	−	−	−	−	あり	あり	−
推奨工具	−	−	−	−	−	−	TNK○○60	TNK○○60 TNK○○60DLC	−

※Z-0.5 センターリング加工時での参考条件となります。

面取り・皿面取り加工

切削条件／被削材質	一般鋼	合金鋼	焼入れ鋼 HRC～45	焼入れ鋼 HRC45～65	ステンレス	鋳鉄	樹脂	アルミ	チタン・チタン合金ニッケル合金
刃当り送り（fz）	～0.03	～0.02	−	−	～0.02	～0.03	～0.03	～0.05	−
切削速度（m/min）	120～180	120～180	−	−	120～180	120～180	150～250	150～250	−
目安回転数（r.p.m.）	8,000	7,000	−	−	8,000	8,000	10,000	10,000	−
クーラント	あり	あり	−	−	あり	なし	あり	あり	−
推奨工具	TNK○○60C	TNK○○60C	−	−	TNK○○60C	TNK○○60C	TNK○○60	TNK○○60 TNK○○60DLC	−
