Products 製品情報
ハンディーシリーズ
ミニハンチャン Mini Han-Chan
エアー駆動式ハンディータイプ面取り機！
軽量（0.4㎏程度）ハンディータイプ
糸面～C1.5までとR0.5、R1、R1.5の面取りが可能です。
仕様／動画
動画
型番／価格
本体
| 図 | 型番 Model. No |
刃数 | 寸法 Dimensions (mm) | 重量 | 価格（円） |
|---|---|---|---|---|---|
 |
HAM1.5-48TP0603 | 3 | W48×D155×H85 | 0.4㎏ | 73,370 |
※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・レンチは標準装備しております。
※価格（円）＝希望小売価格（円）
仕様
| 使用適正空気圧 | 0.49〜0.68MPa（5〜7㎏f/cm2） |
|---|---|
| 無負荷回転数 | 19,000〜23,000r.p.m. |
| 空気消費量 | 0.5m3/min |
| 面取り能力 | 糸面～C1.5まで（R0.5、R1、R1.5） |
| 加工可能板厚 | 2.5㎜〜 |
| 重量 | 約0.4㎏ |
標準装備
※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・レンチは標準装備しております。
付属品
ミニオイル（1本）
| 図 | 型番 Model. No. |
容量(g) | 価格（円） |
|---|---|---|---|
 |
MO-20 | 20 | 870 |
※価格（円）=希望小売価格(円)
標準装備品一覧
| 品名 | 型番 Model. No. |
入数 |
|---|---|---|
| カプラー | 1/4 | 1個 |
| クランプスクリュ | L-13 | 1個 |
| レンチ | K-2 / TL-T8 | 各1本 |
| スパナ | NS-4 | 3個 |
| ミニオイル | MO-20 | 1本 |
| 止めネジ | H-2S | 1個 |
| ガイドローラー＋ワッシャ＋六角ナット | GR-MH | 1SET |

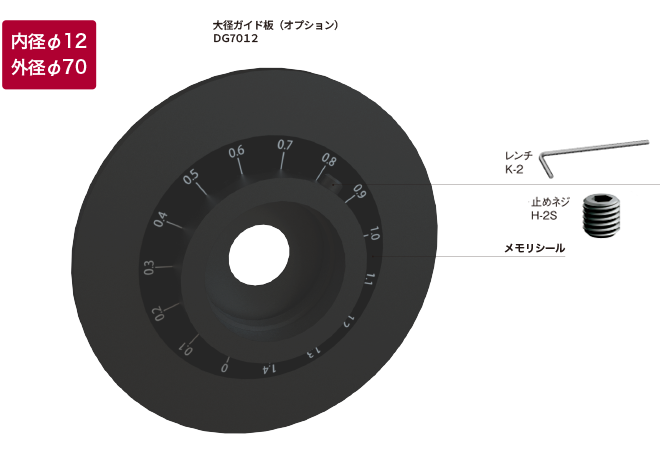

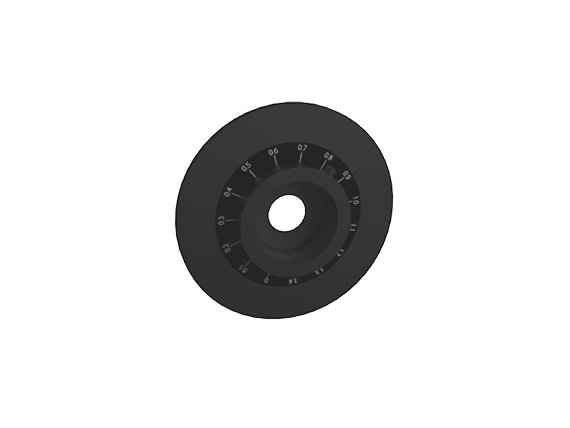

オプション（※別売）
| 図 | 型番 Model. No. |
寸法 | 価格（円） |
|---|---|---|---|
 |
HS | 450㎜ | 8,610 |
面取り可能材料寸法(加工形状別の例)
チップ詳細／推奨チップ
| 図 | 型番 | 材質型番 | 使用コーナー数 | 単価（円） | 1ケース価格（円） | 1ケース入数 |
|---|---|---|---|---|---|---|
 |
TPGT090204ER （一般鋼用） |
ZB01N | 3 | 2,040 | 24,480 | 12個 |
 |
TPGT090204FR-U （アルミ・樹脂・真鍮用） |
ZC16N | 3 | 1,720 | 20,640 | 12個 |
 |
TPGT090204ER-U （ステンレス鋼用） |
AC16N | 3 | 2,580 | 30,960 | 12個 |
 |
TXEW0902XXFR-0.5R | ZB01N | 3 | 4,840 | 58,080 | 12個 |
 |
TXEW0902XXFR-1R | ZB01N | 3 | 4,840 | 58,080 | 12個 |
 |
TXEW0902XXFR-1.5R | ZB01N | 3 | 4,840 | 58,080 | 12個 |
※単価（円）・価格（円）＝希望小売価格（円）
適応チップ
面取り加工
| 推奨チップ／被削材質 | 一般鋼 | 合金鋼 | 焼入れ鋼 HRC～45 |
焼入れ鋼 HRC45～65 |
ステンレス | 鋳鉄 | 樹脂 | アルミ | 真鍮用 | チタン・チタン合金 ニッケル合金 |
|---|---|---|---|---|---|---|---|---|---|---|
| 推奨チップ（Ｃ面取り） | TPGT090204ER ZB01N |
TPGT090204ER ZB01N |
− | − | TPGT090204ER-U AC16N |
TPGT090204ER-U AC16N |
TPGT090204FR-U ZC16N |
TPGT090204FR-U ZC16N |
TPGT090204FR-U ZC16N |
− |
| 推奨チップ（Ｒ面取り） | TXEW0902XXFR-○○R ZB01N |
TXEW0902XXFR-○○R ZB01N |
− | − | − | − | − | − | − | − |
