仕様/動画

Rギガ 寸法

動画

型番/価格

本体

型番
Model. No
刃数 能力
R面取り加工
寸法 Dimensions (mm) 価格(円)
φD φDs φd L ℓs ℓn

NK32-75RS
NK32-75RS 3 R11〜R15 75.5 35 32 165 90 75 オープン

NK32-75RL
NK32-75RL 3 R16〜R20 75.5 35 32 165 90 75 オープン

※受注生産品:規格外商品の為、受注生産品となります。納期の方は、都度ご確認下さい。
※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・レンチは標準装備しております。
※価格(円)=希望小売価格(円)

切削条件/推奨チップ

切削条件

R面取り加工
切削条件/被削材質 一般鋼 合金鋼 焼入れ鋼
HRC~45
焼入れ鋼
HRC45~65
ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り(fz) 0.1〜0.3 0.1〜0.3 0.1〜0.3 0.1〜0.2 0.1〜0.3 0.1〜0.3 0.1〜0.3
切削速度(m/min) 100〜250 100〜250 100〜250 80〜160 100〜250 150〜400 150〜400
目安回転数(r.p.m.) 1,500 1,500 1,500 1,200 1,500 2,000 2,000
クーラント あり あり あり あり なし あり あり
第一推奨チップ XNEW3004-○○R NK2020 XNEW3004-○○R NK2020 XNEW3004-○○R NK2020 XNEW3004-○○R NK2020 XNEW3004-○○R NK2020 XNEW3004-○○R NK2020 XNEW3004-○○R NK2020

※ワーク形状、クランプ状態、面取り量の大小、切刃位置により条件を調節して下さい。
面取り量が大きい時はなるべく条件を下げて加工して下さい。

数値設定

加工R X軸位置(㎜) Z軸位置(㎜)
R11 17.50 11.77
R12 17.50 12.70
R13 17.50 13.63
R14 17.50 14.56
R15 17.50 15.48
R16 17.50 16.41
R17 17.50 17.34
R18 17.50 18.27
R19 17.50 19.20
R20 17.50 20.12

※数値は若干の誤差が出る場合がありますのでご了承ください。

加工実例

Rギガ 加工実例

チップ詳細

  型番 材質型番 使用コーナー数 単価(円) 1ケース価格(円) 1ケース入数
XNEW3004-11R NK2020 受注生産品 XNEW3004-11R NK2020 2 オープン オープン 3個
XNEW3004-12R NK2020 受注生産品 XNEW3004-12R NK2020 2 オープン オープン 3個
XNEW3004-13R NK2020 受注生産品 XNEW3004-13R NK2020 2 オープン オープン 3個
XNEW3004-14R NK2020 受注生産品 XNEW3004-14R NK2020 2 オープン オープン 3個
XNEW3004-15R NK2020 受注生産品 XNEW3004-15R NK2020 2 オープン オープン 3個

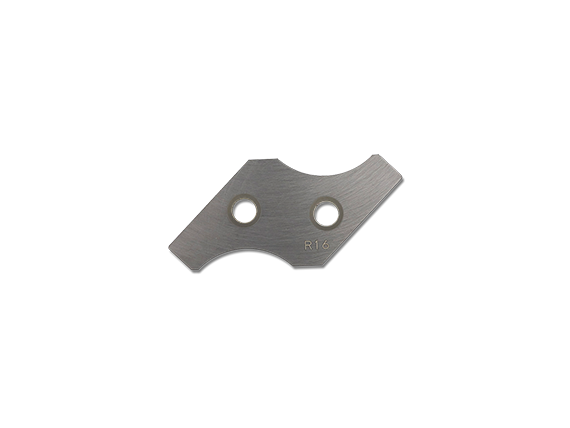

XNEW3004-16R NK2020 受注生産品 XNEW3004-16R NK2020 2 オープン オープン 3個
XNEW3004-17R NK2020 受注生産品 XNEW3004-17R NK2020 2 オープン オープン 3個
XNEW3004-18R NK2020 受注生産品 XNEW3004-18R NK2020 2 オープン オープン 3個
XNEW3004-19R NK2020 受注生産品 XNEW3004-19R NK2020 2 オープン オープン 3個
XNEW3004-20R NK2020 受注生産品 XNEW3004-20R NK2020 2 オープン オープン 3個

※受注生産品の為、都度在庫確認して下さい。
※単価(円)・価格(円)=希望小売価格(円)
