MRY32-58T

製品

MRY32-58T

刃数1
最大切刃長約23.3㎜
価格（円）63,830
MRY32-58T

● 寸法（㎜）

φD※2
φD1※2
φd32
L ※1（150）
ℓs90
ℓn ※3（60）
S1※2

※チップは標準装備しておりませんので別途ご用命下さい。
※クランプスクリュ・低頭ボルト・クランプ駒・レンチ・ロケーターは標準装備しております。
※価格（円）＝ 希望小売価格（円）

製品情報に戻る

切削条件／推奨チップ

  • 面取り加工

    面取り加工

切削条件

面取り加工
切削条件／被削材質 一般鋼 合金鋼 焼入れ鋼
HRC～45		 焼入れ鋼
HRC45～65		 ステンレス 鋳鉄 樹脂 アルミ チタン・チタン合金
ニッケル合金
刃当り送り（fz） 0.08〜0.15 0.08〜0.15 0.06〜0.1 − 0.06〜0.1 0.06〜0.15 0.08〜0.2 0.08〜0.2 −
切削速度（m/min） 150〜200 150〜200 100〜150 − 100〜150 150〜200 150〜200 150〜200 −
目安回転数（r.p.m.） 1,500 1,500 1,000 − 1,500 1,500 2,000 3,000 −
クーラント あり あり あり − あり なし あり あり −
第一推奨チップ TNMX270412
AC15N		 TNMX270412
AC15N		 TNMX270412
AC15N		 − TNMX270412
AC15N		 TNEQ270412
ZA10N		 TNEX270412
ZA10T		 TNEX270412
ZA10T		 −

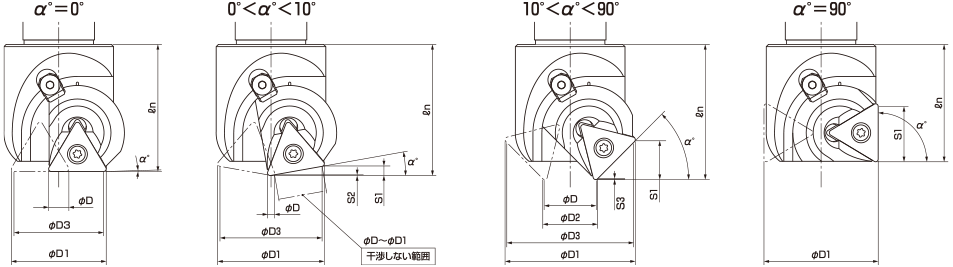

角度別寸法表

角度
α°		 寸法（㎜）
φD φD1 使用範囲　φD1〜φD3
φD2		 使用範囲　φD1〜φD3
φD3		 S1 S2 ℓn L
0° 9.1 42.4 − 40.0 − − 56.4 146.4
5° 6.2 45.1 − 42.9 2.1 0.4 57.4 147.4
10° 3.2 47.6 − 45.7 4.3 0.3 58.2 148.2
15° 2.7 49.9 3.0 48.1 6.3 − 58.9 148.9
20° 6.1 52.0 6.5 50.4 8.4 − 59.5 149.5
25° 9.6 53.8 10.1 52.4 10.3 − 59.9 149.9
30° 13.1 55.3 13.7 54.1 12.2 − 60.1 150.1
35° 16.7 56.6 17.3 55.5 14.0 − 60.2 150.2
40° 20.2 57.5 20.9 56.7 15.7 − 60.2 150.2
45° 23.8 58.2 24.5 57.5 17.2 − 60.0 150.0
50° 27.3 58.6 28.0 58.0 18.7 − 59.7 149.7
55° 30.7 58.7 31.5 58.2 20.0 − 59.2 149.2
60° 34.1 58.5 34.8 58.1 21.1 − 58.6 148.6
65° 37.3 57.9 38.0 57.7 22.1 − 57.8 147.8
70° 40.4 57.1 41.0 57.0 22.9 − 56.9 146.9
75° 43.4 56.0 43.9 55.9 23.6 − 55.9 145.9
80° 46.2 54.6 46.5 54.6 24.1 − 54.7 144.7
85° 48.7 53.0 48.9 53.0 24.4 − 53.5 143.5
90° − 51.1 − − 24.5 − 52.1 142.1

※10°より小さい角度の場合は、刃裏干渉にご注意ください。工具が回転すると刃が交差するため使用できません。
※目盛りは、目安となっております。正確な角度はプリセッタ等で測定してください。

Mr.ヤングメン 角度別寸法

Mr.ヤングメン 目盛表示
